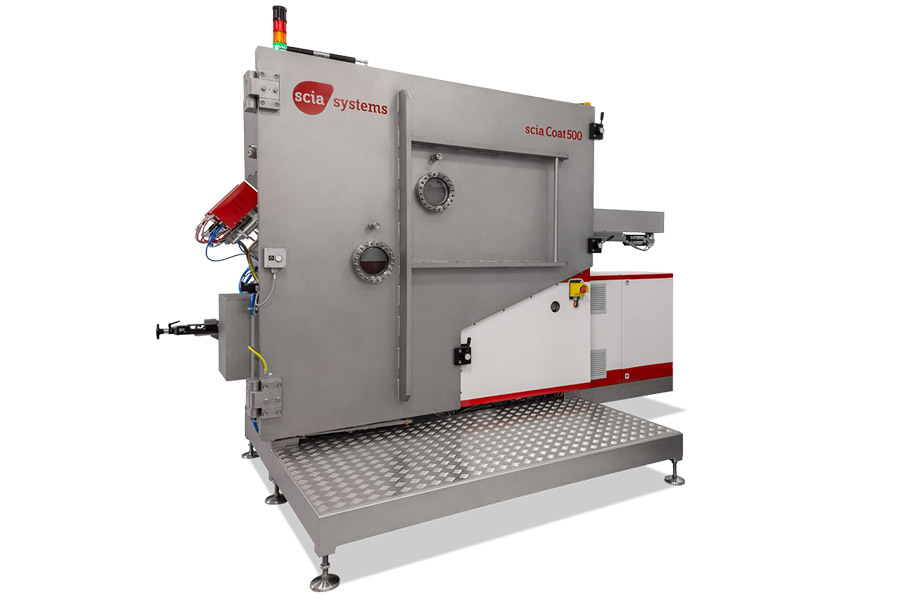

Large Area Multilayer Deposition
产品信息 scia Coat 500 用于精密光学器件大型基材的均匀涂层。配方控制的沉积工艺可实现多层堆叠的可重复质量。因此,可更换的成形器系统(最多 4 个成形器)可补偿参数和/或材料相关的不均匀性效应,并能够沉积限定的梯度薄膜。
科桥实验提供 scia Systems Large Area Multilayer Deposition 的型号核对、选型咨询、报价沟通、采购支持、安装培训和售后协同服务。

微信扫码咨询
扫码添加技术顾问,发送产品型号、设备图片或应用需求。
scia Coat 500 用于精密光学器件大型基材的均匀涂层。配方控制的沉积工艺可实现多层堆叠的可重复质量。因此,可更换的成形器系统(最多 4 个成形器)可补偿参数和/或材料相关的不均匀性效应,并能够沉积限定的梯度薄膜。
特点和优点
线性运动带来出色的均匀性
旋转支架上最多有 6 个水冷靶材,可进行原位更换
使用石英晶体振荡器和/或光学厚度监控器 (OTM) 进行配方控制的多层沉积
线性轴系统的受控运动,用于梯度涂层或表面误差校正
可选基板加热至 250 °C 以优化薄膜应力
应用领域
[C+Ni]80多层堆叠的X射线反射率测量和拟合曲线。四阶布拉格峰的可见度表明单层厚度具有出色的重复性。
用于滤光片、X 射线反射镜和同步加速器反射镜的多层膜
用于高反射、抗反射和介电层的光学涂层
具有特性梯度的薄膜沉积(戈贝尔镜)
离子束平滑
一维离子束造型
应用说明
大型基材上的介电涂层
含 Ta2O5 和 SiO2 的高反射和减反射涂层
原则
主要源将材料从靶材溅射到面朝下的定向基板上
用于预清洁基材和/或在沉积过程中提供辅助的辅助源
离子束溅射(IBS),即用离子束从靶材溅射出材料并将其沉积在基板上。
双离子束溅射 (DIBS) 使用额外的辅助离子束源来影响生长的薄膜。
离子束蚀刻 (IBE) 使用惰性气体离子准直束进行结构化或材料去除。
离子束溅射
双离子束溅射
详细信息
基材尺寸(最大)
500 毫米 x 300 毫米,直径 300 毫米用于旋转
